Сварная Балка ATAVR

Этапы производства

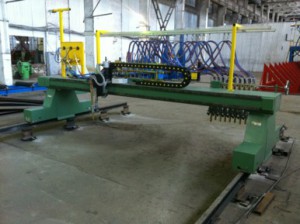

1. Заготовительные работы

Раскрой листового металла на полосы нужной длины и ширины на установке газотермической резки с ЧПУ, которая позволяет распускать лист одновременно девятью резаками. Скорость резки, в зависимости от толщины металла, доходит до 1 метра в минуту.

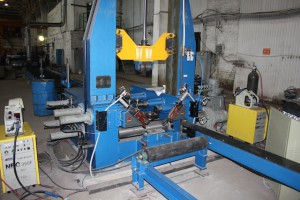

2. Сборка на автоматической линии

Подготовленные заготовки (полосы) укладываются с помощью крана на входной конвейер сборочного стана, фиксируются и позиционируются с помощью трех комплектов зажимов сборочного стана. Затем сборочный стан, в соответствии с исходными параметрами стенки и полок, производит центрирование и гидравлическое обжатие заготовок. Пуск и остановка процесса сборки балки контролируются с пульта управления.Процесс сборки:

сборка профиля T-образной формы;
собранный тавр с помощью крана кантуется на 180° и возвращается на входной рольганг сборочного стана;
сборка двутавровой балки.

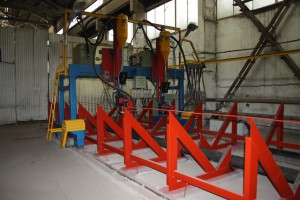

3. Сварка на линии

Во время сварки балка располагается на стапелях под углом 45 градусов, что обеспечивает хороший провар и катет шва. На портале смонтированы два комплекта сварочных головок, которые могут перемещаться в горизонтальном или вертикальном направлении вдоль портала. Установка позволяет производить автоматическую сварку одновременно с движением портала по рельсам. Также на установке располагается система подачи, переработки и уборки флюса.

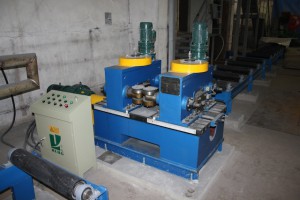

4. Правка балки

Во время производства сварной двутавровой балки непременно возникает нарушение «геометрии» ее полок — «грибовидность», которая появляется в результате нагрева металла. Стан для правки сварных двутавровых балок предназначен исправлять эту деформацию, путем ее прокатки через систему роликов, используя при этом свойства упругости металла.

Сортамент двутавров

№ п/п	Номер профиля	H, мм	h, мм	B, мм	S, мм	t, мм	Вес п.м., кг	Примечание аналог сечения
1	25К1	246	222	249	8	12	62,60	СТО АСЧМ 20-93
2	25К2	250	222	250	10	14	73,16	СТО АСЧМ 20-93
3	25К3	253	221	251	10	16	80,50	СТО АСЧМ 20-93
4	30К1	298	270	299	10	14	81,42	СТО АСЧМ 20-93
5	30К2	300	268	300	10	16	94,00	СТО АСЧМ 20-93
6	30К3	300	268	305	16	16	112,00	СТО АСЧМ 20-93
7	30К4	304	268	301	12	18	110,34	СТО АСЧМ 20-93
8	35К1	342	310	348	10	16	109,10	СТО АСЧМ 20-93
9	35К2	350	310	350	12	20	140,69	СТО АСЧМ 20-93
10	40К1	394	358	398	12	18	146,60	СТО АСЧМ 20-93
11	40К2	400	356	400	14	22	179,56	СТО АСЧМ 20-93
12	40К3	406	358	403	16	24	200,10	СТО АСЧМ 20-93
13	40К4	414	358	405	18	28	231,90	СТО АСЧМ 20-93
14	40К5	429	357	400	24	36	296,33	СТО АСЧМ 20-93
15	30Б1	298	282	149	6	8	32,33	ГОСТ 2620-83
16	30Б2	300	282	150	7	9	37,04	ГОСТ 2620-83
17	35Б1	346	326	174	6	10	42,40	ГОСТ 2620-83
18	35Б2	350	326	175	7	12	51,50	ГОСТ 2620-83
19	40Б1	396	372	199	8	12	61,61	ГОСТ 2620-83
20	40Б2	400	372	200	8	14	68,17	ГОСТ 2620-83
21	45Б1	446	422	199	8	12	66,2	ГОСТ 2620-83
22	45Б2	450	422	199	10	14	77,66	ГОСТ 2620-83
23	50Б1	492	468	199	10	12	74,99	ГОСТ 2620-83
24	50Б2	496	468	200	10	14	81,26	ГОСТ 2620-83
25	50Б3	500	468	220	10	16	89,7	ГОСТ 2620-83
26	55Б1	543	515	220	10	14	89,8	ГОСТ 2620-83
27	55Б2	547	515	199	10	16	121,6	ГОСТ 2620-83
28	60Б1	596	564	200	10	16	96	ГОСТ 2620-83
29	60Б2	600	564	228	12	18	118,8	ГОСТ 2620-83
30	70Б1	691	659	260	12	16	127,96	ГОСТ 2620-83
31	70Б2	697	657	260	14	20	154,85	ГОСТ 2620-83
32	80Б1	791	755	280	14	18	163,11	ГОСТ 2620-83
33	80Б2	798	758	280	14	20	172,23	ГОСТ 2620-83
34	90Б1	893	853	300	16	20	202,34	ГОСТ 2620-83
35	90Б2	900	856	300	16	22	212,14	ГОСТ 2620-83
36	100Б1	990	946	320	16	22	230,35	ГОСТ 2620-83
37	100Б2	998	948	320	18	25	260,56	ГОСТ 2620-83
38	100Б3	1006	946	320	18	30	285,39	ГОСТ 2620-83
39	25Ш1	244	222	175	8	12	50,1	СТО АСЧМ 20-93
40	30Ш1	294	270	200	8	12	56,8	СТО АСЧМ 20-93
41	30Ш2	300	268	201	10	16	98	СТО АСЧМ 20-93
42	35Ш1	334	312	249	8	12	67,3	СТО АСЧМ 20-93
43	35Ш2	340	312	250	10	14	72,7	СТО АСЧМ 20-93
44	40Ш1	383	357	299	10	14	92,5	СТО АСЧМ 20-93
45	40Ш2	390	358	300	10	16	106,7	СТО АСЧМ 20-93
46	40Ш3	396	360	300	12	18	123,4	СТО АСЧМ 20-93
47	45Ш1	440	404	300	12	18	126,5	СТО АСЧМ 20-93
48	50Ш1	482	450	300	12	16	118,9	СТО АСЧМ 20-93
49	50Ш2	487	451	300	16	18	142,98	СТО АСЧМ 20-93
50	50Ш3	493	453	300	16	20	153,00	СТО АСЧМ 20-93
51	50Ш4	499	451	300	18	24	178,31	СТО АСЧМ 20-93
52	60Ш1	582	546	300	12	18	137,60	СТО АСЧМ 20-93
53	60Ш2	589	545	300	16	22	174,58	СТО АСЧМ 20-93
54	60Ш3	597	547	300	18	25	200,00	СТО АСЧМ 20-93
55	60Ш4	605	549	300	20	28	225,60	СТО АСЧМ 20-93
56	70Ш1	692	652	300	13	20	166,00	СТО АСЧМ 20-93
57	70Ш2	698	651	300	16	24	195,00	СТО АСЧМ 20-93
58	70Ш3	707	651	300	18	28	226,90	СТО АСЧМ 20-93
59	70Ш4	715	651	300	22	32	266,04	СТО АСЧМ 20-93
60	70Ш5	725	653	300	24	36	294,90	СТО АСЧМ 20-93
61	80Ш1	782	748	300	14	18	168,55	СТО АСЧМ 20-93
62	80Ш2	792	748	300	14	22	191,10	СТО АСЧМ 20-93
63	90Ш1	881	841	299	16	20	202,86	СТО АСЧМ 20-93
64	90Ш2	890	842	299	16	24	221,00	СТО АСЧМ 20-93
65	100Ш1	990	946	320	16	22	232,48	СТО АСЧМ 20-93

Номенклатура выпускаемых сварных двутавров:

П — балки с параллельными гранями полок;
Б — балки нормальные;
Ш — балки широкополочные;
К — балки колонные;
У — балки с уклоном граней полок;
М — балки для подвесных путей;
С — балки для армирования шахтных стволов.

сортамент сварной балки типоразмеров Б, Ш, К из углеродистых сталей С245, С255 (3cп) и низколегированных сталей С345 (09Г2С).
Стыковые швы для всех типов сварных двутавров выполняются с разделкой фасок и с полным проваром по 2 категории в соответствии с
ГОСТ 23118-99, и СП 53-101-98. Типы швов С12, С15, С21 по ГОСТ 8713-79.
сортамент прокатных двутавров от 30 до 150 (Ш, Б, К и др. типоразмеров) по ГОСТ 26020-83.Для рядовых двутавров, используемых в
качестве колонн, а также малонагруженных балок и балок с постоянными нагрузками поясные (тавровые) сварные швы выполняются по 2
категории в соответствии с ГОСТ 23118-99, и СП 53-101-98. Тип шва Т3 по ГОСТ 8713-79.
